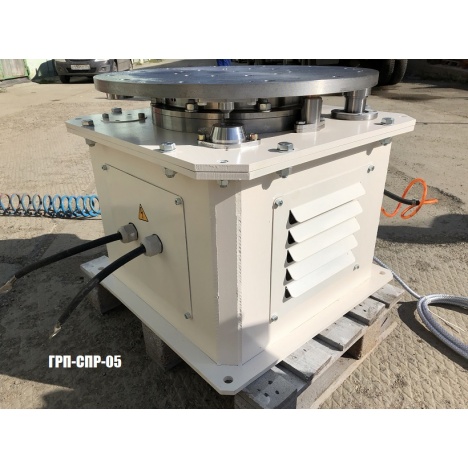

Поворотные столы для робота серии ГРП-СПР-А используется при автоматической сварке в среде защитных газов, в составе роботизированного комплекса. Грузоподъемность поворотного стола 500 кг, диаметр планшайбы 650 мм.
1. Стол поворотный сварочный ГРП-СПР-А в сборе 1-шт;
2. Пульт-стойка в сборе со шкафом управления -1шт;
3. Паспорт и руководство пользователя.
Столы поворотные серии ГРП-СПР-А являются циклическими столами, в задачи которого входит доставка перемещаемого объекта до места сварки, места установки/снятия изделия. Одна из основных функций поворотного стола для робота заключается в разделении зон роботизированного технологического комплекса на рабочую и подготовительную зоны. Позиционер подаёт заготовку в технологическую зону роботизированного комплекса и одновременно осуществляет вывод готового изделия в зону безопасную, затем изделие удаляется и подготавливается новый цикл операций без остановки.
Принцип действия.
Система подает сигнал на привод поворотного стола. Стол начинает вращение планшайбы и продолжает его пока не достигнет датчика. Стол снабжен индуктивным датчиком, который осуществляет останов в определенной точке. В точке останова, срабатывает пневмоцилиндр, который выдвигает фиксирующий конический палец, который вставляется в ответную коническую втулку. Таким образом происходит надежная фиксация стола в нужной точке, нивелируются люфты для точности работы.
1. Минимальное биение стола;
2. Все перемещения поворотного стола выполняются под управлением контроллера робота и синхронизированы с его собственными перемещениями;
3. Фиксация стола пневмоцмлмндром в нужной точке.
Вариант 1 - самовывоз со склада в г. Челябинске;
Вариант 2 - доставка до транспортной компании в г. Челябинске (бесплатно);
Вариант 3 - доставка транспортной компанией до адреса Покупателя.
