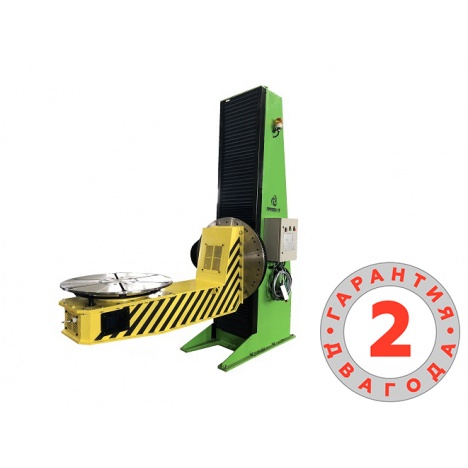

Позиционер Консольный L-типа ГРП-ПКЛ

Позиционер Консольный L-типа ГРП-ПКЛ Позиционер Консольный L-типа ГРП-ПКЛ Позиционер Консольный L-типа ГРП-ПКЛ Позиционер Консольный L-типа ГРП-ПКЛ Позиционер Консольный L-типа ГРП-ПКЛ Позиционер Консольный L-типа ГРП-ПКЛ
Позиционер Консольный L-типа ГРП-ПКЛ #1
Позиционер Консольный L-типа ГРП-ПКЛ
Позиционер Консольный L-типа ГРП-ПКЛ
Позиционер Консольный L-типа ГРП-ПКЛ
Позиционер Консольный L-типа ГРП-ПКЛ
Позиционер Консольный L-типа ГРП-ПКЛ
Описание

Позиционер Консольный L-типа ГРП-ПКЛ предназначен для расположения свариваемых (собираемых) деталей в удобном пространственном положении. Применение позиционеров консольного типа значительно повышает производительность труда при проведении монтажных и сварочных работ, освобождает крановое оборудование на операциях переворота или кантования, снижает до нуля опасность жизни и здоровью рабочего персонала.


Стандартный комплект поставки:

1. Стойка с подъемным механизмом и поворотным столом в сборе - 1шт;
2. Консоль с поворотным столом в сборе - 1шт;
3. Шкаф управления в сборе - 1шт;
4. Токосъемник 250А - 1шт;
5. Светозвуковая сигнализация -1 комплект.

Заказать
Подробное описание

Консоль выполнена в виде сварной рамной конструкции и имеет приводной поворотный стол. Поворотный стол установлен на ОПУ и имеет т-образные пазы для закрепления заготовки. Также стол в стандартной комплектации оснащен токосъемником на 250А (можно установить до 500А). Поворотный стол имеет плавную регулировку скорости по средствам частотного преобразователя.

Сама консоль закреплена на ОПУ расположенной на вертикальной каретке и имеет привод поворота. Консоль может поворачиваться на угол+/-180 град. Поворот ограничен концевыми выключателями.

Вертикальная каретка перемещается вверх/вниз с помощью трапецеидального винта. Крайние положения перемещения каретки ограничены концевыми выключателями.


Опции:

1. Окраска в цвета заказчика;
2. Дополнительный токосъемник 250А;
3. Длина кабеля пульта 10 м.


Гарантия:

1 год с момента отгрузки покупателю.


Доставка:

Вариант 1 - самовывоз со склада в г. Челябинске;

Вариант 2 - доставка до транспортной компании в г. Челябинске (бесплатно);

Вариант 3 - доставка транспортной компанией до адреса Покупателя.

Смотрите видео о продукции
Характеристики
Наименование

Грузоподъемность

(кг)

Максимальный

диаметр

изделия,

мм

Подъем

(мм)

Крутящий

момент

стола

(Н*м)

Крутящий

момент

руки

(Н*м)

Скорость

вращения

стола

(об/мин)

Скорость

подъема

(мм/мин)

Скорость

вращения

руки

(об/мин)

Наклон

стола

(град)

Диаметр

стола

(мм)

ГРП-ПКЛ-1200 1200 2300 1000 1800 4700 0,2-1,2 700 1 +/-180 920
ГРП-ПКЛ-3000 3000 3000 1100 4500 10600 0,15-1,0 700 0,8 +/-180 1070
ГРП-ПКЛ-5000 5000 4300 1200 9000 30600 0,12-0,8 500 0,6 +/-180 1220
ГРП-ПКЛ-7500 7500 5900 1500 19000 46000 0,15-0,8 500 0,6 +/-180 1525
ГРП-ПКЛ-10000 10000 5500 1800 30000 54000 0,1-0,6 400 0,4 +/-180 1830
ГРП-ПКЛ-15000 15000 5900 2000 60000 140000 0,1-0,6 400 0,4 +/-180 2200
ГРП-ПКЛ-ХХХХ* Под заказ Под заказ Под заказ Под заказ Под заказ Под заказ Под заказ Под заказ Под заказ Под заказ

Позиционеры консольного типа компании ГРУППА 17 - это надежное, высокоэффективное, безопасное и универсальное оборудование.
