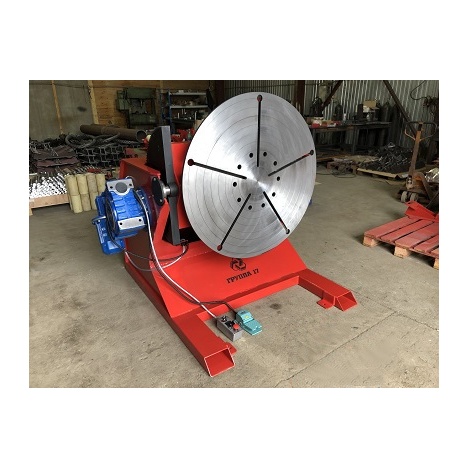

Позиционер сварочный серии ГРП-ТИТАН

Позиционер сварочный серии ГРП-ТИТАН Позиционер сварочный средней и большой грузоподъемности серии ГРП-Т-5000 Позиционер сварочный средней и большой грузоподъемности серии ГРП-Т-5000 Позиционер сварочный средней и большой грузоподъемности серии ГРП-Т-1000 Позиционер сварочный средней и большой грузоподъемности серии ГРП-Т-1000 Позиционер сварочный средней и большой грузоподъемности серии ГРП-Т-1000 Позиционер сварочный средней и большой грузоподъемности серии ГРП-Т-250 Позиционер сварочный средней и большой грузоподъемности серии ГРП-Т-250 Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН
Позиционер сварочный серии ГРП-ТИТАН #1
Позиционер сварочный средней и большой грузоподъемности серии ГРП-Т-5000
Позиционер сварочный средней и большой грузоподъемности серии ГРП-Т-5000

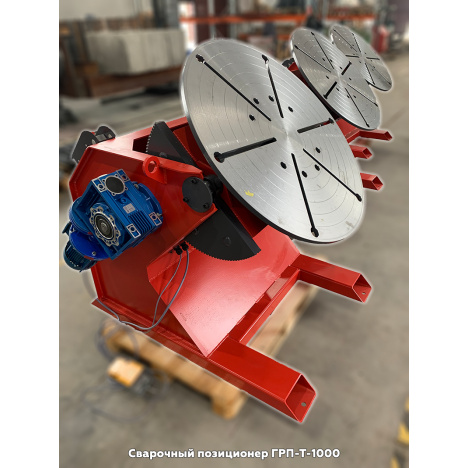

Позиционер сварочный средней и большой грузоподъемности серии ГРП-Т-1000
Позиционер сварочный средней и большой грузоподъемности серии ГРП-Т-1000
Позиционер сварочный средней и большой грузоподъемности серии ГРП-Т-1000
Позиционер сварочный средней и большой грузоподъемности серии ГРП-Т-250
Позиционер сварочный средней и большой грузоподъемности серии ГРП-Т-250
Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН
Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН
Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН
Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН
Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН
Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН
Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН
Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН
Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН
Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН
Позиционер сварочный средней и большой грузоподъемности серии ГРП-ТИТАН
Описание

Сварочные позиционеры серии ГРП-Т предназначены для установки свариваемой металлоконструкции в положение удобное для проведения сварочных работ и вращения с заданной скоростью при изготовлении кольцевых швов.


Стандартный комплект поставки:

1. Сварочный позиционер ГРП-Т в сборе -1шт;
2. Шкаф управления с частотным преобразователем - 1шт;
3. Пульт управления ручной (кабель 5м) -1шт;
4. Педаль управления (кабель 5м) -1шт;
5. Токосъемник 250А -1шт;
6. Паспорт и руководство пользователя -1шт.


Используется совместно:

Подробное описание

При проектировании сварочных позиционеров серии ГРП-ТИТАН применялись проверенные временем решения, которые позволяют производить простые, надежные и производительные сварочные позиционеры. Сварочные позиционеры ГРП-ТИТАН являются промышленными позиционерами и предназначены для работы в самых сложных и интенсивных условиях в одну, две и даже три смены.

Сварочные позиционеры могут быть использованы практически с любым видом сварки: ручной дуговой, полуавтоматической сварке, сварке под флюсом, сварке в среде защитных газов и так далее. Свариваемые детали устанавливаются на рабочий стол (планшайбу), закрепляются и могут быть отклонены от вертикальной оси в диапазоне 0...+135°. Вращение изделия обеспечивается электродвигателями и плавно регулируется частотным преобразователем.

Вращатели серии ТИТАН являются двухосевыми позиционерами, позволяющими осуществлять сварку в наиболее удобном положении благодаря возможности поворота в двух плоскостях. Использование данного оборудования способно значительно повысить качество сварки. Позиционеры могут быть использованы вместе с манипулятором в составе единого комплекса, что значительно облегчает труд сварщика и повышает производительность труда. Оборудование великолепно подходит для сварки валов, дисков, цилиндров и других тел вращения. Оно также может быть использовано для сборки, механической обработки, контроля качества, полировки, покраски и т.д.


Конструктивные особенности:

1. Жесткая прочная сварная рама, выполненная из профильной трубы и конструкционной, листовой стали;
2. Планшайба установлена на жесткий и прочный опорно-поворотный подшипник (ОПУ) с зубчатым венцом;
3. Мощные надежные червячные редуктора обеспечивают безопасность работ даже в случае отключения электричества;
4. Переменная скорость вращения планшайбы по средствам частотного преобразователя позволяет менять скорость в широком диапазоне;
5. Для наклона применяется открытая передача вал-шестерня/зубчатый сектор (обеспечивает высокую надежность);
6. Краевые положения наклона ограничиваются концевыми выключателями;
7. В шкафу установлено реле контроля фаз для правильного подключения к электросети;
8. Планшайба имеет т-образные пазы для фиксации дополнительной оснастки или непосредственно изделия.


Гарантия:

2 года с момента отгрузки покупателю.


Доставка:

Вариант 1 - самовывоз со склада в г. Челябинске;

Вариант 2 - доставка до транспортной компании в г. Челябинске (бесплатно);

Вариант 3 - доставка транспортной компанией до адреса Покупателя.

Смотрите видео о продукции

Характеристики
Наименование

Максимальная
Г/П (G), кгс

Максимальная
грузоподъемность
на горизонтальный
стол, кгс

Номинальный
центр
тяжести (A), мм

Номинальный
эксцентриситет
(B), мм

Скорость
вращения
стола, об/мин

Диаметр
стола (D), мм

Мощность
двигателя
поворота
стола, кВт

Мощность
двигателя
наклона
стола, кВт

Масса,
кг

ГРП-T-250

250

380

150

150

0,1-1

610

0,18

0,18

250

ГРП-T-500

500

750

150

150

0,1-1

920

0,37

0,37

320

ГРП-T-1000

1000

1500

150

150

0,1-1

920

0,75

0,75

390

ГРП-T-2000

2000

3000

150

150

0,1-1

1070

1,1

0,75

900

ГРП-T-3000

3000

4500

150

150

0,1-1

1220

1,1

1,1

1250

ГРП-T-5000

5000

7500

300

150

0,05-1,00

1480

1,5

2,2

2200

ГРП-T-10000

10000

15000

400

150

0,033-0,66

1830

2,2

4

6500

ГРП-T-XXXXX

под
заказ

под
заказ

под
заказ

под
заказ

под заказ

под
заказ

под
заказ

под
заказ

под
заказ

ГРУППА 17 оставляет за собой право вносить изменения без объявления перед потребителями. Данная информация является справочной.

Выбор позиционера по максимальной грузоподъемности



В данном разделе приведены условия и пример расчета максимального веса изделия и его габаритов для правильной установки и подбора модели позиционера.

Максимальный крутящий момент (М) рассчитывается, как произведение номинальной грузоподъемности (G) на номинальный эксцентриситет (В)

M = G*B (кгс*м)

Для расчета крутящего момента (T) при максимальном наклоне, важно учитывать полное расстояние до номинального центра тяжести (А) и расстояние до оси вращения стола (C)

T = G*(A+C) (кгс*м)

Пример расчета: Какого максимального веса изделие можно установить на стол позиционера Т-2000?

  1.  1. Расстояние до центра тяжести изделия A = 0,2 м.
  2.  2. Крутящий момент поворота стола Т-2000 = 6000 (Нм)
  3.  3. Расстояние от поверхности стола до оси вращения стола C = 0,15 (м)

Максимальная безопасная нагрузка при вертикальном положении стола:

6000/(0,2+0,15)=17150 Н = 1715кгс

ООО "Группа 17" оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара. Указанная информация не является публичной офертой
