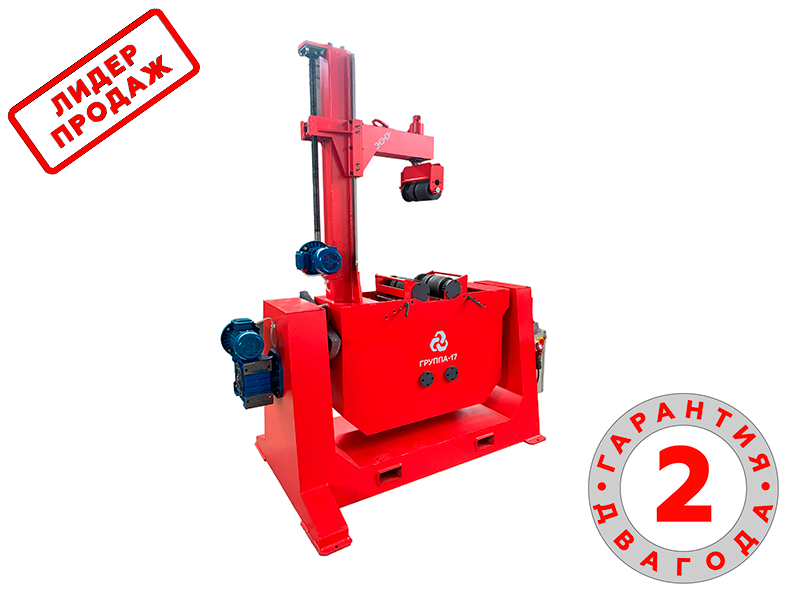

Универсальный трубный вращатель ГРП-УТВ-1000

Универсальный трубный вращатель ГРП-УТВ-1000 Универсальный трубный вращатель ГРП-УТВ-1000 Универсальный трубный вращатель ГРП-УТВ-1000 Универсальный трубный вращатель ГРП-УТВ-1000 Универсальный трубный вращатель ГРП-УТВ-1000 Универсальный трубный вращатель ГРП-УТВ-1000 Универсальный трубный вращатель ГРП-УТВ-1000 Универсальный трубный вращатель ГРП-УТВ-1000 Универсальный трубный вращатель ГРП-УТВ-1000 Универсальный трубный вращатель ГРП-УТВ-1000
Универсальный трубный вращатель ГРП-УТВ-1000 #1
Универсальный трубный вращатель ГРП-УТВ-1000
Универсальный трубный вращатель ГРП-УТВ-1000
Универсальный трубный вращатель ГРП-УТВ-1000
Универсальный трубный вращатель ГРП-УТВ-1000
Универсальный трубный вращатель ГРП-УТВ-1000
Универсальный трубный вращатель ГРП-УТВ-1000
Универсальный трубный вращатель ГРП-УТВ-1000
Универсальный трубный вращатель ГРП-УТВ-1000
Универсальный трубный вращатель ГРП-УТВ-1000
Описание

Универсальный трубный вращатель ГРП-УТВ-1000 предназначен для работы с трубами различного диаметра в диапазоне от 57-950 мм, данный вращатель применяется при приварке крутоизогнутых отводов, приварке фланцев, сварке труб встык и резке труб. Методы сварки: ручная дуговая, полуавтоматическая сварка.


Стандартный комплект поставки:

1. Вращатель роликовый УТВ-1000 в сборе -1шт;
2. Шкаф управления в сборе - 1шт;
3. Пульт управления (кабель 5м) - 1шт;
4. Педаль управления (кабель 5м) - 1шт;
5. Токосъемник 350 А -1шт;
6. Паспорт и руководство пользователя -1шт.


Используется совместно:

Подробное описание

Универсальные Трубные Вращатели серии ГРП-УТВ используются для зажима, вращения, и наклона труб круглого профиля при сборке и сварке в области строительства трубопроводов и строительстве тепловых пунктов.

Внимание: применение вращателей серии УТВ в стандартной комплектации (стальные ролики) для изделий выполненных из нержавеющих сталей, алюминия, и других, где предъявляется высокое требование к чистоте поверхности - НЕ РЕКОМЕНДУЕТСЯ!!! (накатка роликов останется на поверхности изделия). Для этих задач необходимо приобрести и установить комплект дополнительных роликов с полиуретановым покрытием.


Конструктивные особенности:

1. Наклон роликового узла электромеханический от -45 град до +90 град с концевыми выключателями (для приварки фланцев и отводов, для сварки в лодочку, для работы с поворотным столом ПВ-800/100);
2. Ролики изготовлены из инструментальной стали, имеют накатку и закалены до 60 HRC;
3. Ролики имеют конусный паз для установки и приварки фланцев к трубам и отводам;
4. Ролики имеют цилиндрический паз для сварки труб встык;
5. Применение цепного привода повышает надежность и неприхотливость вращателя в самых агрессивных условиях работы;
6. Переменная скорость вращения в диапазоне от 100-1000 мм/мин по средствам частотного преобразователя;
7. Рама имеет жесткую сварную конструкцию выполненную из гнутого листа;
8. Прижим трубы - электромеханический с ограничением по току.


Опции:

1. Окраска в цвет заказчика;
2. Блок колебаний сварочной горелки серии ГРП-ОСЛ-50-А;
3. Опора Роликовая ГРП-ОР-LIFT-2,0;
4. Опора Роликовая Двухопорная ГРП-ОРД-2000;
5. Дополнительный токосъемник 350 А;
6. Стол поворотный ПВ-800/100;
7. Комплект дополнительных роликов с полиуретановым покрытием.


Гарантия:

2 года с момента отгрузки покупателю.


Доставка:

Вариант 1 - самовывоз со склада в г. Челябинске;

Вариант 2 - доставка до транспортной компании в г. Челябинске (бесплатно);

Вариант 3 - доставка транспортной компанией до адреса Покупателя.

Смотрите видео о продукции

Характеристики

Модель

Грузоподъемность
(ролики
горизонтально), кг

Грузоподъемность
(ролики
вертикально), кг

Кол-во
приводных
роликов

Диапазон
диаметров
зажимаемых
изделий, мм

Максимальный
вращающий
момент
приводных
роликов, Н*м

Максимальный
момент
наклона, Н*м

Привод
роликов

Привод наклона
вращателя

Скорость
вращения,
мм/мин

Материал
роликов

ГРП-УТВ-150

150

75

1

20-245

70

-

Цепная
передача

-

50-500

Сталь

ГРП-УТВ-500

1000

500

2

57-530

500

2 500

Цепная
передача

Электромеханический

100-1000

Сталь

ГРП-УТВ-1000

2000

1000

2

57-920

2000

5 000

Цепная
передача

Электромеханический

100-1000

Сталь

Дополнительное оснащение:

1. Поворотный стол ПВ-800/100

Не спроста трубный вращатель УТВ имеет название универсальный, при необходимости его можно укомплектовать поворотным столом, тем самым расширив его возможности.
