Кантователь Двухстоечный серии ГРП-КД1

Кантователь Двухстоечный серии ГРП-КД1 Кантователь Двухстоечный серии ГРП-КД1 Кантователь Двухстоечный серии ГРП-КД1 Кантователь Двухстоечный серии ГРП-КД1 Кантователь Двухстоечный серии ГРП-КД1
Кантователь Двухстоечный серии ГРП-КД1 #1
Кантователь Двухстоечный серии ГРП-КД1
Кантователь Двухстоечный серии ГРП-КД1
Кантователь Двухстоечный серии ГРП-КД1
Кантователь Двухстоечный серии ГРП-КД1
Описание

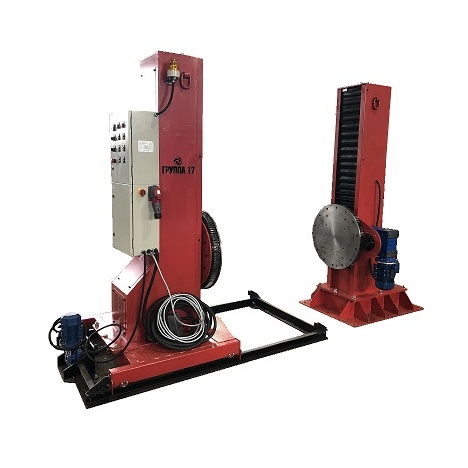

Кантователи Двухстоечные серии ГРП-КД1-ПЦ предназначены для синхронного подъема и кантования на любой угол крупногабаритных тел различной грузоподъемности. Применяется в сборочно-сварочных работах, обеспечивает безопасность работ, повышает производительность, освобождает грузоподъемные механизмы. Для работы требуется один оператор. Кантователи серии ГРП-КД1-ПЦ разработаны в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69 и используются при температуре окружающего воздуха от плюс 5 до плюс 40 С°.


Стандартный комплект поставки:

1. Стойка передвижная в сборе (ход-электромеханический) -1шт;
2. Путь рельсовый для передвижной стойки в сборе -1шт;
3. Стойка стационарная в сборе -1шт;
4. Шкаф электрический в сборе -1шт;
5. Пульт управления ручной (кабель 5м) -1шт;
6. Светозвуковая сигнализация -1комплект;
7. Руководство пользователя и паспорт -1шт.

Заказать
Монтажные работы:

По заявке осуществляем монтаж оборудования на площадке заказчика.



Состав работ:

1. Cборка;
2. Выставление;
3. Крепление к полу;
4. Подключение к электросети;
5. Холостой прогон;
6. Силовые испытания;
7. Прием/передача.


Конструктивные особенности:

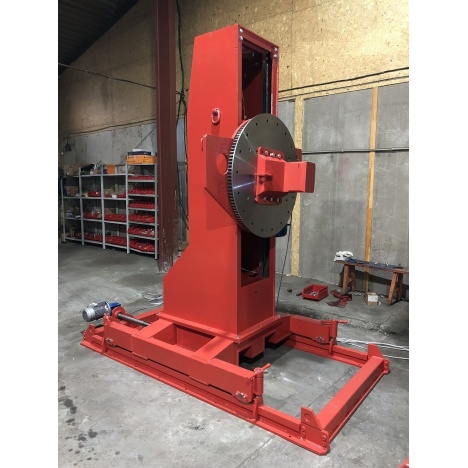

1. Стойка передвижная (электромеханический привод) - перемещается с помощью трапецеидального винта и червячного мотор-редуктора, имеет ход до 800 мм;
Передвижная стойка имеет колонну, рельсовый путь и тележку. Управление осуществляется с центрального пульта, закрепленного на подвижной стойке. Тележка имеет 4 винтовых стопора, которые предназначены для надежной фиксации стойки к рельсовому пути и препятствия опрокидывания.

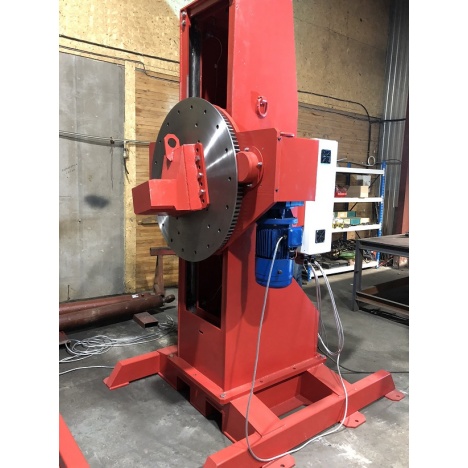

2. Стационарная стойка - крепится к полу и является не подвижной;
Стационарная стойка имеет прочную и жесткую сварную колонну, установленную на подрамник, увеличивающий опорную поверхность. Стационарная стойка имеет крепежные лапы для крепления с помощью анкерных болтов к полу. Конструкция колонны аналогична.


Опции:

1. Окраска в цвета заказчика;
2. Длина кабеля по запросу;
3. Комплект оснастки (адаптеры) для крепления груза на кантователе.
4. Рельсовый путь ГРП-ПР-КД-30-3, ГРП-ПР-КД-40-3, ГРП-ПР-КД-50-3. Длинна секции - 3125 мм.


Гарантия:

1 год с момента отгрузки покупателю.


Доставка:

Вариант 1 - самовывоз со склада в г. Челябинске;

Вариант 2 - доставка до транспортной компании в г. Челябинске (бесплатно);

Вариант 3 - доставка транспортной компанией до адреса Покупателя.

Смотрите видео о продукции
Характеристики

Наименование

Грузоподъемность

(на две стойки), кг

Крутящий

момент, Н*м

Скорость вращения

стола, об/мин

Скорость подъема стола, мм/мин

Диаметр

стола, мм

ГРП-КД1-ПЦ-2000

2000

5 000

1,0

600

650

ГРП-КД1-ПЦ-4000

4000

8000

1,0

600

650

ГРП-КД1-ПЦ-6000

6000

12000

1,0

600

750

ГРП-КД1-ПЦ-8000

8000

20 000

1,0

600

840

ГРП-КД1-ПЦ-10000

10000

20 000

1,0

500

840

ГРП-КД1-ПЦ-12000

12000

30 000

1,0

500

1050

ГРП-КД1-ПЦ-15000

15000

30 000

1,0

500

1050

ГРП-КД1-ПЦ-20000

20000

30 000

1,0

300

1200

ГРП-КД1-ПЦ-25000

25000

40 000

1,0

300

1200

ГРП-КД1-ПЦ-30000

30000

40 000

1,0

250

1200

Характеристики рельсового пути:

Модель

Грузоподъемность КД

Длинна одной секции РП

Ход одной секции РП

Размер колеи

ГРП-ПР-КД-30-3

2000 - 6000 кг

3125 мм

1645 мм

1000 мм

ГРП-ПР-КД-40-3 8000 - 10000 кг 3125 мм 1200 мм 1260 мм
ГРП-ПР-КД-50-3 12000 - 30000 кг 3125 мм 1200 мм 1260 мм
