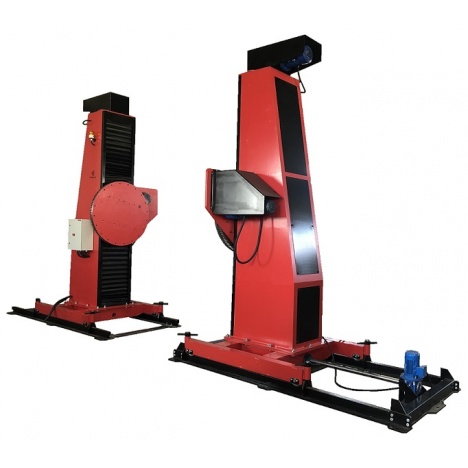

Кантователь Двухстоечный серии ГРП-КД2

Кантователь Двухстоечный серии ГРП-КД2 Кантователь Двухстоечный серии ГРП-КД2 Кантователь Двухстоечный серии ГРП-КД2 Кантователь Двухстоечный серии ГРП-КД2 Кантователь Двухстоечный серии ГРП-КД2 Кантователь Двухстоечный серии ГРП-КД2 Кантователь Двухстоечный серии ГРП-КД2 Кантователь Двухстоечный серии ГРП-КД2
Кантователь Двухстоечный серии ГРП-КД2 #1
Кантователь Двухстоечный серии ГРП-КД2
Кантователь Двухстоечный серии ГРП-КД2
Кантователь Двухстоечный серии ГРП-КД2
Кантователь Двухстоечный серии ГРП-КД2
Кантователь Двухстоечный серии ГРП-КД2
Кантователь Двухстоечный серии ГРП-КД2
Кантователь Двухстоечный серии ГРП-КД2
Описание

Кантователи Двухстоечные серии ГРП-КД2-ПЦ предназначены для синхронного подъема и кантования на любой угол крупногабаритных тел различной формы. Применяется в сборочно-сварочных работах, обеспечивает безопасность работ, повышает производительность, освобождает грузоподъемные механизмы. Для работы требуется один оператор. Кантователи серии ГРП-КД2-ПЦ разработаны в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69 и используются при температуре окружающего воздуха от плюс 5 до плюс 40 С°.


Стандартный комплект поставки:

1. Стойка передвижная с электромеханическим ходом в сборе (ход прижима 800 мм) -1шт;
2. Путь рельсовый для стойки с электромеханическим ходом в сборе -1шт;
3. Стойка передвижная, в сборе (ход ручной) -1шт;
4. Путь рельсовый для стойки с ручным ходом в сборе (холостой ход 800 мм) -1шт;
5. Шкаф электрический в сборе -1шт;
6. Пульт управления ручной (кабель 10м) -1шт;
7. Светозвуковая сигнализация -1комплект;
8. Руководство пользователя и паспорт -1шт.

Заказать
Монтажные работы:

По заявке осуществляем монтаж оборудования на площадке заказчика. Состав работ: сборка, выставление, крепление к полу, подключение к электросети, холостой прогон, силовые испытания, прием/передача.


Конструктивные особенности:

1. Передвижная стойка (электромеханический привод) - перемещается с помощью трапецеидального винта червячного мотор-редуктора, имеет ход до 800 мм;

Передвижная стойка состоит из колонны, которая имеет подвижную каретку с поворотным столом, рельсового пути и тележки, которая перемещается с помощью трапецеидального винта и червячного редуктора. Управление осуществляется с центрального пульта, закрепленного на подвижной стойке. Тележка имеет 4 винтовых стопора, которые предназначены для надежной фиксации стойки к рельсовому пути и препятствия опрокидывания. Подъем/опускание каретки происходит с помощью трапецеидального винта и цилиндроконического мотор-редуктора. На каретке закреплено ОПУ и планшайба. Планшайба имеет бесконечное вращение в обе стороны и переменную скорость по средствам частотного преобразователя.

2. Передвижная стойка (ручной привод) - имеет рельсовую тележку и перемещается по рельсам вручную. Рельсовый путь имеет модульную конструкцию и может меняться с шагом 3000 мм под конкретные задачи клиента.


Опции:

1. Окраска в цвета заказчика;
2. Длина кабеля по запросу;
3. Комплект оснастки (адаптеры) для крепления груза на кантователе;
4. Рельсовый путь ГРП-ПР-КД-30-3, ГРП-ПР-КД-40-3, ГРП-ПР-КД-50-3. Длинна секции - 3125 мм.
5. Защитный Кабель-канал композитный напольный ИДН-500


Гарантия:

1 год с момента отгрузки покупателю.


Доставка:

Вариант 1 - самовывоз со склада в г. Челябинске;

Вариант 2 - доставка до транспортной компании в г. Челябинске (бесплатно);

Вариант 3 - доставка транспортной компанией до адреса Покупателя.

Смотрите видео о продукции

Характеристики

Наименование

Грузоподъемность
(на две стойки), кг

Крутящий
момент, Н*м

Скорость вращения
стола, об/мин

Скорость подъема
стола, мм/мин

Диаметр
стола, мм

ГРП-КД2-ПЦ-2000

2000

5 000

1,0

1100

650

ГРП-КД2-ПЦ-4000

4000

8000

1,0

1100

650

ГРП-КД2-ПЦ-6000

6000

12000

1,0

1100

750

ГРП-КД2-ПЦ-8000

8000

20 000

1,0

850

840

ГРП-КД2-ПЦ-10000

10000

20 000

1,0

850

840

ГРП-КД2-ПЦ-12000

12000

30 000

1,0

900

1050

ГРП-КД2-ПЦ-15000

15000

30 000

1,0

900

1050

ГРП-КД2-ПЦ-20000

20000

30 000

1,0

700

1200

ГРП-КД2-ПЦ-25000

25000

40 000

1,0

500

1200

ГРП-КД2-ПЦ-30000

30000

40 000

1,0

500

1200

Характеристики рельсового пути:

Модель Грузоподъемность КД Длинна одной секции РП Ход одной секции РП Размер колеи
ГРП-ПР-КД-30-3 2000 - 6000 кг 3125 мм 1645 мм 1000 мм
ГРП-ПР-КД-40-3 8000 - 10000 кг 3125 мм 1200 мм 1260 мм
ГРП-ПР-КД-50-3 12000 - 30000 кг 3125 мм 1200 мм 1260 мм
